  定论先行：48V 母线输进口的 TVS 选型，功率等级简直历来不是瓶颈——热插拔瞬态的能量只要毫焦到数焦量级。实在的束缚是钳位电压能不能压到后级 eFuse / Hot-Swap 的耐压以下。本文按 OCP ORV2 / ORV3 的母线窗口给出一套四步核算法，配布局与验证关键、六个典型失误的对策，以及一份可直接套用的发布前查看清单。全文参数均注明实测值或核算值口径，不过推。

  面向工业读者的一点阐明：48 V 直流母线并不只归于数据中心。通讯电源、工业 48 V 供电、储能变流与 AGV 供电用的是同一套母线架构，热插拔瞬态与雷击浪涌带来的问题高度类似。本文选用 OCP 48 V 母线窗口作为算例——它是揭露标准里窗口数值给得最完好的一份，而四步核算法自身与各行业的 48 V 母线通用，换成你自己的母线窗口重算一遍即可。

  做 48V 输进口的维护，榜首步不是查 TVS 类型，是承认这块板挂在什么母线上、最高或许呈现多高的继续电压。按 OCP 揭露标准：

  窗口为什么都压在 60 V 以下？由于 60 V 是安全特低电压（SELV）的分界线，压在下面，安规与绝缘处理的复杂度低一个量级。这条鸿沟也解说了为什么 48V 体系的 TVS 选型总在 58 ~ 70 V 这个窄区间里打转。

  最常见的过错：把 V_RWM 按“标称 48 V”取，选 48 V 乃至 51 V 的料号。母线 V 时，TVS 现已在正常工况下进入击穿区，漏电流和结温一同往上走。V_RWM 有必要按最高继续电压取，不是按标称值取。

  很多人榜首反应是“热插拔冲击很大，得选大功率的”。算一下就知道不是这么回事。热插拔瞬态的能量大多数来源于两块：

  算计在毫焦到数焦量级，而一颗 SMC 封装、5000 W（10/1000 µs）等级的 TVS 可吸收能量远高于此。

  所以在这类端口上，选型的榜首个束缚不是“功率够不够”，而是“钳位能不能压到后级耐压以下”。后边一切核算都环绕这一条打开。

  直接取上一节表格的第三列，并在最高继续电压上留 10% 余量。跨 ORV2 / ORV3 通用的板子，按 59.5 V 兜底，V_RWM 取 64 V 档。

  V_C（TVS 钳位电压）+ 走线与寄生参数引进的尖峰 后级器材耐压 × 降额系数（主张 0.85 ~ 0.9）

  第二项最简单漏。TVS 到被维护器材之间的 PCB 走线 µs 这种 di/dt 下会奉献可观的额定压降，TVS 离端口越远、回流途径越长，这项越大。

  V_C 只要在同一 I_PP、同一测验波形下才有可比性。要判别“低钳位”是实在差异而不是话术，仅有的方法是找除钳位外一切参数都相同的两颗料来比。下表为两家揭露 datasheet 中 V_RWM = 64 V、5000 W 档的同档料号：

  把这个差异归结为一个数更洁净：V_C / V_BR(max)，它反映“击穿之后电压还会往上爬多少”，根本不随测验电流改变。

  一句话记住：惯例 TVS 击穿后，电压还要再往上爬 31%；低钳位型只爬 5%。同样是 V_BR 78.6 V，前者钳到 103 V，后者钳到 82.4 V。

  图2 钳位预算标尺：同一个 V_RWM 档位，惯例结构的 V_C 落在越界区，低钳位结构仍在窗口内

  三条能够直接用的定论： ① 后级是 100 V 器材：惯例 64 V 档（103 V）现已越界，低钳位 64 V 档（82.4 V）有 17.6 V 裕量。 ② 后级是 80 V 器材：64 V 档谁都维护不了。只要把 V_RWM 收到 58 V（条件是母线 V 才牵强够，且裕量只要 5 V。这种状况不要硬推单颗计划，应作为两级防护或把后级升到 100 V。 ③ 后级是 60 V 器材：不管哪种结构，单级 TVS 都无解，有必要从头规划。

  单级：TVS 直接并联在输进口，适用于后级余量足够的场合（见上一节定论①）。

  两级：前级用通流量大的器材（压敏 / GDT / 大功率 TVS）做粗泄放，中心用退耦电感或小阻值电阻阻隔，后级用低钳位 TVS 做精钳位。80 V 后级、以及高能量场合有必要走这条。退耦元件的作用是让前级先动作、把大部分能量卸掉，后级只需处理残压。

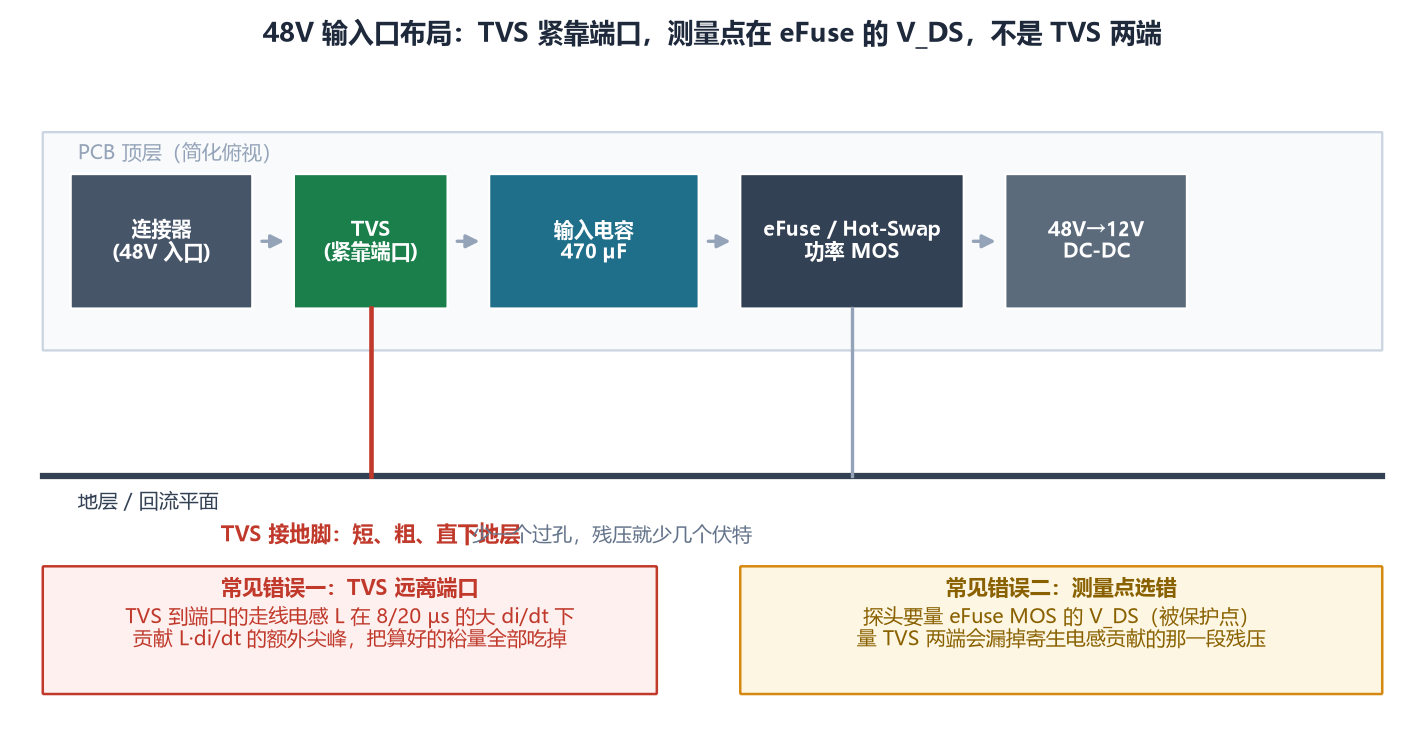

  TVS 有必要在输入电容之前（靠端口一侧）。次序装反的结果是：浪涌先被电容吸收、TVS 来不及动作，后级 MOS 先挂。

  TVS 紧靠连接器，泄放途径上的走线电感在大 di/dt 下会抬升残压，把第二节算好的裕量悉数吃掉；

  接地脚短、粗、直下地层，少一个过孔就少几个伏特；不要与输入电容共用回流过孔；

  热规划校核：T_j 上限 150 °C，按 R_θJL ≈ 15 °C/W 核算稳态与重复浪涌后的结温。

  直流母线习气配单向（A）TVS。有必要要分外留意：部分低钳位系列的 datasheet 现在只列出双向（CA）料号（最大额定值表里有单向结构的相关标示，但选型表未列）。选型阶段就要问清楚，不要等投板后才发现。

  V_C 随电流上升，但上升多少取决于 V-I 曲线 µs 的钳位，方向都或许反。过浪涌测验的规划，有必要拿 8/20 µs 的实测 V_C。
